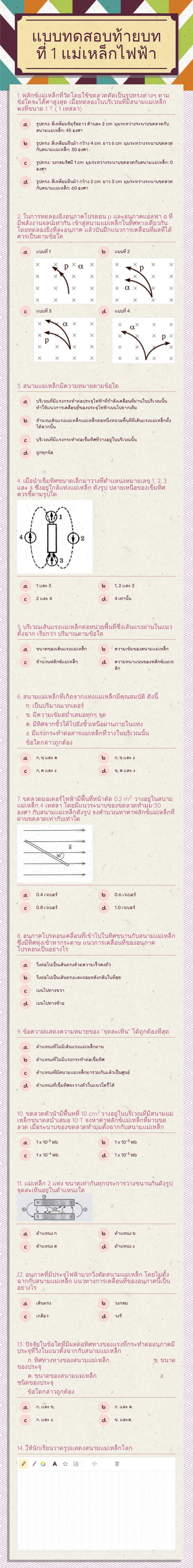

แบบทดสอบท้ายบทที่ 1 แม่เหล็กไฟฟ้า

1. ฟลักซ์แม่เหล็กที่วัดโดยใช้ขดลวดดัดเป็นรูปทรงต่างๆ ตามข้อใดจะได้ค่าสูงสุด เมื่อทดลองในบริเวณที่มีสนามแม่เหล็กคงที่ขนาด 1 T ( 1 เทสลา) รูปทรง: สี่เหลี่ยมจัตุรัสยาว ด้านละ 2 cm มุมระหว่างระนาบขดลวดกับสนามแม่เหล็ก: 45 องศา รูปทรง: สี่เหลี่ยมผืนผ้า กว้าง 4 cm ยาว 6 cm มุมระหว่างระนาบขดลวดกับสนามแม่เหล็ก: 30 องศา รูปทรง: วงกลมรัศมี 1 cm มุมระหว่างระนาบขดลวดกับสนามแม่เหล็ก: 0 องศา รูปทรง: สี่เหลี่ยมผืนผ้า กว้าง 2 cm ยาว 3 cm มุมระหว่างระนาบขดลวดกับสนามแม่เหล็ก: 60 องศา 2. ในการทดลองยิงอนุภาคโปรตอน p และอนุภาคแอลฟา α ที่มีพลังงานจลน์เท่ากัน เข้าสู่สนามแม่เหล็กในทิศทางเดียวกัน โดยทดลองยิงทีละอนุภาค แล้วบันมึกแนวการเคลื่อนที่ผลที่ได้ควรเป็นตามข้อใด แบบที่ 1 แบบที่ 2 แบบที่ 3 แบบที่ 4 3. สนามแม่เหล็กมีความหมายตามข้อใด บริเวณที่มีแรงกระทำต่อประจุไฟฟ้าที่กำลังเคลื่อนที่ผ่านในบริเวณนั้น ทำให้แนวการเคลื่อนที่ของประจุไฟฟ้าเบนไปจากเดิม จำนวนเส้นแรงแม่เหล็กแม่เหล็กต่อหนึ่งหน่วยพื้นที่ที่เส้นแรงแม่เหล็กตั้งได้ฉากนั้น บริเวณที่มีแรงกระทำต่อเข็มทิศที่วางอยู่ในบริเวณนั้น ถูกทุกข้อ 4. เมื่อนำเข็มทิศขนาดเล็กมาวางที่ตำแหน่งหมายเลข 1, 2, 3 และ 4 ซึ่งอยู่ใกล้แท่งแม่เหล็ก ดังรูป ปลายเหนือของเข็มทิศควรชี้ตามรูปใด 1 และ 3 1, 2 และ 3 2 และ 4 4 เท่านั้น 5. บริเวณเส้นแรงแม่เหล็กต่อหน่วยพื้นที่ซึ่งเส้นแรงผ่านในแนวตั้งฉาก เรียกว่า ปริมาณตามข้อใด ขนาดของเส้นแรงแม่เหล็ก ความเข้มของสนามแม่เหล็ก จำนวนฟลักซ์แม่เหล็ก ความหนาแน่นของฟลักซ์แม่เหล้ก 6. สนามแม่เหล็กที่เกิดจากแท่งแม่เหล็กมีคุณสมบัติ ดังนี้ ก. เป็นปริมาณเวกเตอร์ ข. มีความเข้มสม่ำเสมอทุกๆ จุด ค. มีทิศจากขั้วใต้ไปยังขั้วเหนือผ่านภายในแท่ง ง. มีแรงกระทำต่อสารแม่เหล็กที่วางในบริเวณนั้น ข้อใดกล่าวถูกต้อง ก, ข และ ค ก, ข และ ง ก, ค และ ง ข, ค และ ง 7. ขดลวดมอเตอร์ไฟฟ้ามีพื้นที่หน้าตัด 0.2 m2 วางอยู่ในสนามแม่เหล็ก 4 เทสลา โดยมีแนวระนาบของขดลวดทำมุม 30 องศา กับสนามแม่เหล็กดังรูป จงคำนวณหาค่าฟลักซ์แม่เหล็กที่ผ่านขดลวดเท่ากับเท่าใด 0.4 เวเบอร์ 0.6 เวเบอร์ 0.8 เวเบอร์ 1.0 เวเบอร์ 8. อนุภาคโปรตอนเคลื่อนที่เข้าไปในทิศขนานกับสนามแม่เหล็ก ซึ่งมีทิศพุ่งเข้าหากระดาษ แนวการเคลื่อนที่ของอนุภาคโปรตอนเป็นอย่างไร วิ่งต่อไปเป็นเส้นตรงด้วยความเร็วคงตัว วิ่งต่อไปเป็นเส้นตรงและถอยหลังกลับในที่สุด เบนไปทางขวา เบนไปทางซ้าย 9. ข้อความแสดงความหมายของ "จุดสะเทิน" ได้ถูกต้องที่สุด ตำแหน่งที่ไม่มีเส้นแรงแม่เหล็กผ่าน ตำแหน่งที่ไม่มีแรงกระทำต่อเข็มทิศ ตำแหน่งที่มีสนามแม่เหล็กมารวมกันแล้วเป็นศูนย์ ตำแหน่งที่เข็มทิศจะวางตัวในแนวใดก็ได้ 10. ขดลวดตัวนำมีพื้นทที่ 10 cm2วางอยู่ในบริเวณที่มีสนามแม่เหล็กขนาดสม่ำเสมอ 10 T จงหาค่าฟลักซ์แม่เหล็กที่ผ่านขดลวด เมื่อระนาบของขดลวดทำมุมตั้งฉากกับสนามแม่เหล็ก 1 x 10-2 Wb 1 x 10-3 Wb 1 x 10-4 Wb 1 x 10-5 Wb 11. แม่เหล็ก 2 แท่ง ขนาดเท่ากันทุกประการวางขนานกันดังรูป จุดสะเทินอยู่ในตำแหน่งใด ตำแหน่ง ก ตำแหน่ง ข ตำแหน่ง ค ตำแหน่ง ง 12. อนุภาคที่มีประจุไฟฟ้าบวกวิ่งตัดสนามแม่เหล็ก โดยไม่ตั้งฉากกับสนามแม่เหล็ก แนวทางการเคลื่อนที่ของอนุภาคนี้เป็นอย่างไร เส้นตรง วงกลม เกลียว วงรี 13. ปัจจัยในข้อใดที่มีผลต่อทิศทางของแรงที่กระทำต่ออนุภาคมีประจุที่วิ่งในแนวตั้งฉากกับสนามแม่เหล็ก ก. ทิศทางทางของสนามแม่เหล็ก ข. ขนาดของประจุ ค. ขนาดของสนามแม่เหล็ก ง. ชนิดของประจุ ข้อใดกล่าวถูกต้อง ก. และ ข. ก. และ ค. ก. และ ง. ข. และค. 14. ให้นักเรียนวาดรูปแสดงสนามแม่เหล็กโลก
