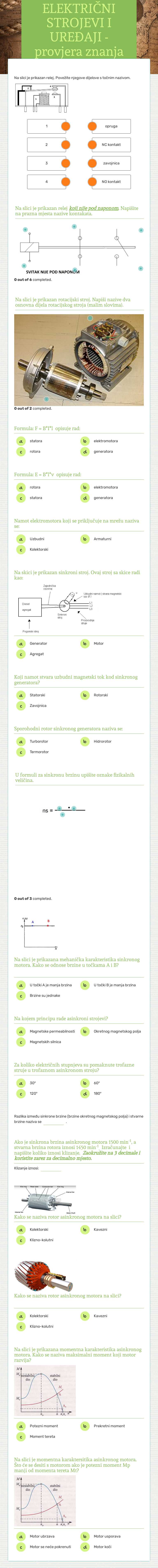

ELEKTRIČNI STROJEVI I UREĐAJI - provjera znanja 20.04.2020.

Testirajte svoje znanje o električnim strojevima i uređajima!

Na slici je prikazan relej. Povežite njegove dijelove s točnim nazivom. 1 zavojnica 2 opruga 3 NO kontakt 4 NC kontakt Na slici je prikazan relej koji nije pod naponom. Napišite na prazna mjesta nazive kontakata. A1 A2 1 2 3 4 Na slici je prikazan rotacijski stroj. Napiši nazive dva osnovna dijela rotacijskog stroja (malim slovima). stator rotor Formula: F = B*I*l opisuje rad: statora elektromotora rotora generatora Formula: E = B*l*v opisuje rad: rotora elektromotora statora generatora Namot elektromotora koji se priključuje na mrežu naziva se: Uzbudni Armaturni Kolektorski Na skici je prikazan sinkroni stroj. Ovaj stroj sa skice radi kao: Generator Motor Agregat Koji namot stvara uzbudni magnetski tok kod sinkronog generatora? Statorski Rotorski Zavojnica Sporohodni rotor sinkronog generatora naziva se: Turborotor Hidrorotor Termorotor U formuli za sinkronu brzinu upišite oznake fizikalnih veličina. p f 60 Na slici je prikazana mehanička karakteristika sinkronog motora. Kako se odnose brzine u točkama A i B? U točki A je manja brzina U točki B je manja brzina Brzine su jednake Na kojem principu rade asinkroni strojevi? Magnetske permeabilnosti Okretnog magnetskog polja Magnetskih silnica Za koliko električnih stupnjeva su pomaknute trofazne struje u trofaznom asinkronom stroju? 30° 60° 120° 180° Razlika između sinkrone brzine (brzine okretnog magnetskog polja) i stvarne brzine naziva se klizanje. Ako je sinkrona brzina asinkronog motora 1500 min-1, a stvarna brzina rotora iznosi 1450 min-1. Izračunajte i napišite koliko iznosi klizanje. Zaokružite na 3 decimale i koristite zarez za decimalno mjesto. Klizanje iznosi: 0,033 Kako se naziva rotor asinkronog motora na slici? Kolektorski Kavezni Klizno-kolutni Kako se naziva rotor asinkronog motora na slici? Kolektorski Kavezni Klizno-kolutni Na slici je prikazana momentna karakteristika asinkronog motora. Kako se naziva maksimalni moment koji motor razvija? Potezni moment Prekretni moment Moment tereta Na slici je momentna karaktersitika asinkronog motora. Što će se desiti s motorom ako je potezni moment Mp manji od momenta tereta Mt? Motor ubrzava Motor usporava Motor se neće pokrenuti Motor koči
