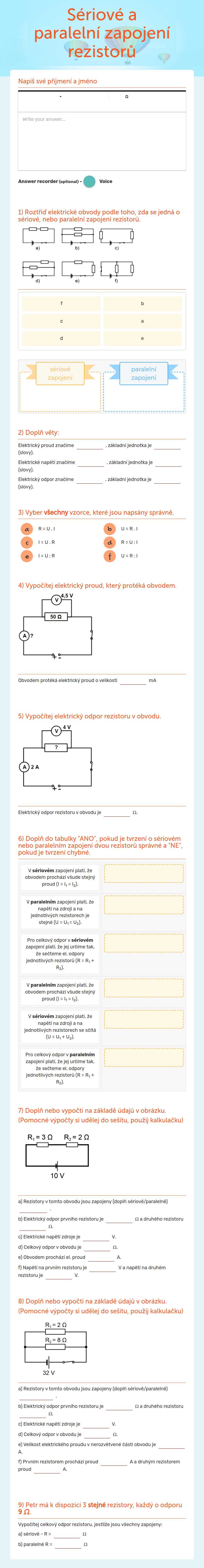

Sériové a paralelní zapojení rezistorů

Learn series & parallel resistor circuits! Practice Ohm's Law, current, voltage & resistance calculations.

Napiš své příjmení a jméno 1) Roztřiď elektrické obvody podle toho, zda se jedná o sériové, nebo paralelní zapojení rezistorů. sériové zapojení a c e paralelní zapojení b d f 2) Doplň věty: Elektrický proud značíme I, základní jednotka je ampér (slovy).Elektrické napětí značíme U, základní jednotka je volt (slovy).Elektrický odpor značíme R, základní jednotka je ohm (slovy). 3) Vyber všechnyvzorce, které jsou napsány správně. R = U . I U = R . I I = U . R R = U : I I = U : R U = R : I 4) Vypočítej elektrický proud, který protéká obvodem. Obvodem protéká elektrický proud o velikosti 90 mA 5) Vypočítej elektrický odpor rezistoru v obvodu. Elektrický odpor rezistoru v obvodu je 2 Ω. 6) Doplň do tabulky "ANO", pokud je tvrzení o sériovém nebo paralelním zapojení dvou rezistorů správné a "NE", pokud je tvrzení chybné. V sériovém zapojení platí, že obvodem prochází všude stejný proud (I = I1 = I2). ANO V paralelním zapojení platí, že napětí na zdroji a na jednotlivých rezistorech je stejné (U = U1= U2). ANO Pro celkový odpor v sériovém zapojení platí, že jej určíme tak, že sečteme el. odpory jednotlivých rezistorů (R = R1 + R2). ANO V paralelním zapojení platí, že obvodem prochází všude stejný proud (I = I1 = I2). NE V sériovém zapojení platí, že napětí na zdroji a na jednotlivých rezistorech se sčítá (U = U1 + U2). ANO Pro celkový odpor v paralelním zapojení platí, že jej určíme tak, že sečteme el. odpory jednotlivých rezistorů (R = R1 + R2). NE 7) Doplň nebo vypočti na základě údajů v obrázku.(Pomocné výpočty si udělej do sešitu, použij kalkulačku) a) Rezistory v tomto obvodu jsou zapojeny (doplň sériově Elektrický odpor prvního rezistoru je 3 Ω a druhého rezistoru 2 Ω.c) Elektrické napětí zdroje je 10 V.d) Celkový odpor v obvodu je 5 Ω.e) Obvodem prochází el. proud 2 A.f) Napětí na prvním rezistoru je 6 V a napětí na druhém rezistoru je 4 V. 8) Doplň nebo vypočti na základě údajů v obrázku.(Pomocné výpočty si udělej do sešitu, použij kalkulačku) a) Rezistory v tomto obvodu jsou zapojeny (doplň sériově paralelně.b) Elektrický odpor prvního rezistoru je 2 Ω a druhého rezistoru 8 Ω.c) Elektrické napětí zdroje je 32 V.d) Celkový odpor v obvodu je 1,6 Ω.e) Velikost elektrického proudu v nerozvětvené části obvodu je 20 A.f) Prvním rezistorem prochází proud 16 A a druhým rezistorem proud 4 A. 9) Petr má k dispozici 3 stejné rezistory, každý o odporu 9 Ω. Vypočítej celkový odpor rezistoru, jestliže jsou všechny zapojeny:a) sériově - R = 27 Ωb) paralelně R = 3 Ω
