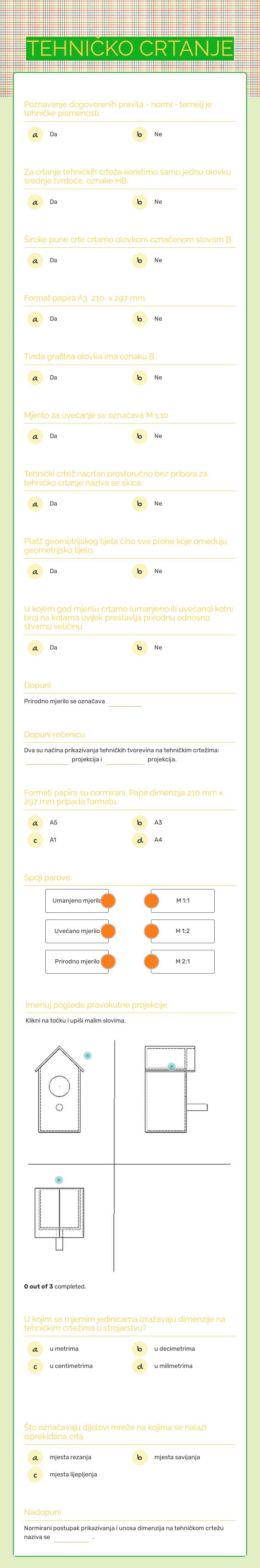

TEHNIČKO CRTANJE

Master technical drawing basics! Explore standards, scales, and views with this essential worksheet.

Poznavanje dogovorenih pravila - normi - temelj je tehničke pismenosti. Da Ne Za crtanje tehničkih crteža koristimo samo jednu olovku srednje tvrdoće, oznake HB. Da Ne Široke pune crte crtamo olovkom označenom slovom B. Da Ne Format papira A3 210 x 297 mm Da Ne Tvrda grafitna olovka ima oznaku B. Da Ne Mjerilo za uvećanje se označava M 1:10 Da Ne Tehnički crtež nacrtan prostoručno bez pribora za tehničko crtanje naziva se skica. Da Ne Plašt geometrijskog tijela čine sve plohe koje omeđuju geometrijsko tijelo. Da Ne U kojem god mjerilu crtamo (umanjeno ili uvećano) kotni broj na kotama uvijek prestavlja prirodnu odnosno stvarnu veličinu. Da Ne Dopuni Prirodno mjerilo se označava M 1:1 Dopuni rečenicu. Dva su načina prikazivanja tehničkih tvorevina na tehničkim crtežima: pravokutna projekcija i prostorna projekcija. Formati papira su normirani. Papir dimenzija 210 mm x 297 mm pripada formatu. A5 A3 A1 A4 Spoji parove. Umanjeno mjerilo M 1:2 Uvećano mjerilo M 2:1 Prirodno mjerilo M 1:1 Imenuj poglede pravokutne projekcije. Klikni na točku i upiši malim slovima. Nacrt Bokocrt Tlocrt U kojim se mjernim jedinicama izražavaju dimenzije na tehničkim crtežima u strojarstvu? u metrima u decimetrima u centimetrima u milimetrima Što označavaju dijelovi mreže na kojima se nalazi isprekidana crta mjesta rezanja mjesta savijanja mjesta lijepljenja Nadopuni Normirani postupak prikazivanja i unosa dimenzija na tehničkom crtežu naziva se kotiranje.
